Solução Tonmind PA System Pro

Software de gerenciamento de áudio IP tudo-em-um para sistemas de PA modernos

1. Solução Visão geral

Tonmind PA System Pro é uma plataforma de gerenciamento de áudio IP com um servidor SIP integrado. Baseada em uma arquitetura de Servidor e Cliente, ela permite o gerenciamento centralizado e a operação multiusuário em redes de endereçamento público IP e intercomunicação.

O software pode criar até 1.000 sessões/zonas e atribuir de forma flexível dispositivos SIP, como alto-falantes IP, interfones IP, microfones de paginação IP, adaptadores de paginação IP e telefones IP. Ele também suporta integração de vídeo ONVIF, múltiplas fontes de áudio, gravação, controle móvel e integração de tronco SIP, fornecendo uma solução unificada para escolas, edifícios comerciais, transporte, hotéis, saúde e aplicações de segurança.

2. Funções principais

2.1 Gerenciamento de sessão e zona

O PA System Pro usa sessões como zonas de transmissão flexíveis. Os administradores podem criar e nomear sessões, atribuir dispositivos SIP a cada sessão e configurar a fonte de áudio, o agendamento e o tronco SIP associados a essa sessão. Até 1.000 sessões/zonas podem ser criadas.

● Crie e nomeie sessões/zonas com base nas necessidades do edifício, andar, departamento ou aplicação.

● Adicione ou remova livremente dispositivos SIP registrados de cada sessão.

● Atribua diferentes fontes de áudio a diferentes sessões.

● Configure agendamentos de transmissão e definições de SIP Trunk por sessão.

● Controle múltiplas zonas a partir de uma interface centralizada.

2.2 Fontes de Áudio

O PA System Pro suporta múltiplos métodos de entrada de áudio, permitindo aos utilizadores escolher a fonte mais adequada para chamadas ao vivo, música, anúncios e transmissões agendadas.

● Altifalante do PC: captura o áudio reproduzido pelo computador, permitindo que o áudio de música ou aplicações multimédia seja transmitido através do sistema de PA.

● Microfone do PC: utiliza o microfone do computador como uma fonte de entrada de áudio ao vivo.

● TTS (Text-to-Speech): converte texto introduzido em voz sintetizada para transmissão.

● Rádio ao Vivo: reproduz um fluxo de rádio online ao introduzir o URL de Rádio ao Vivo correspondente.

● Multicast RTP: suporta a distribuição de áudio multicast através de terminais de rede compatíveis.

● Lista de Reprodução: carrega ficheiros de áudio locais para listas de reprodução para reprodução manual ou agendada.

2.3 Gestão de Dispositivos SIP

O PA System Pro inclui um servidor SIP integrado. Os terminais SIP podem registar-se diretamente no software para configuração centralizada e atribuição de zonas. Os tipos de dispositivos suportados incluem Altifalantes IP Tonmind, Intercomunicadores IP, Microfones de Chamada IP, Adaptadores de Chamada IP e Telefones IP. Dispositivos SIP de terceiros padrão também podem ser registados e geridos.

● Registe e gira centralmente terminais SIP.

● Atribua dispositivos a uma ou mais sessões de acordo com os requisitos da aplicação.

● Suporta até 1.000 dispositivos registados no total quando os dispositivos SIP e de vídeo são contabilizados em conjunto.

● Ative chamadas SIP e chamadas entre dispositivos SIP compatíveis.

2.4 Integração de Vídeo ONVIF

O PA System Pro suporta a adição de dispositivos de vídeo para áudio integrado e monitoramento de vídeo. Os dispositivos de vídeo podem ser listados no software, visualizados independentemente ou associados a sessões para facilitar o monitoramento durante operações de paginação e intercomunicação.

● Adicione até 1.000 dispositivos de vídeo dentro do limite geral de 1.000 dispositivos do sistema.

● Exiba até 16 canais de vídeo simultaneamente.

● Adicione dispositivos de vídeo a sessões para monitoramento baseado em zonas.

● Combine paginação de áudio e visualização de vídeo ao vivo em uma única interface de gerenciamento.

2.5 Gravação e Ações Acionadas por Som

O PA System Pro suporta gravação de áudio, armazenamento e reprodução a partir de dispositivos com microfones integrados. Ele também suporta ações acionadas por palavras-chave e som, incluindo gravação e ativação ou desativação de Sessões.

A. Gravação Agendada

Grave áudio durante períodos de tempo especificados e salve as gravações em segmentos configuráveis, como a cada 1 minuto ou 10 minutos, para facilitar a reprodução e a revisão.

B. Gatilho de Palavra-Chave

Defina palavras-chave personalizadas como Ajuda, Estrela ou Parar. Quando uma palavra-chave configurada é detectada, o sistema pode iniciar automaticamente a gravação, ativar uma Sessão ou desativar uma Sessão. A duração da ação também pode ser configurada.

C. Gatilho de Efeito Sonoro

Suporta o reconhecimento de 17 tipos de som, como Quebra de Vidro, Alarme, Bipe, Explosão e Latido de Cachorro. Quando o som selecionado é detectado, o PA System Pro pode acionar ações predefinidas, como gravar ou ativar/desativar uma Sessão por uma duração especificada.

2.6 Gerenciamento Multi-usuário

O PA System Pro é baseado em uma arquitetura de Servidor e Cliente, permitindo que um Servidor PA System Pro se conecte a vários terminais Cliente. Os usuários podem instalar o Cliente PA System Pro em outros computadores, inserir o endereço IP do Servidor e fazer login com as credenciais atribuídas pelo administrador do Servidor para operação e gerenciamento centralizados do sistema.

O sistema suporta três funções de usuário: Administrador, Operador e Observador. Diferentes permissões de acesso podem ser atribuídas a Operadores e Observadores, incluindo quais zonas eles têm permissão para visualizar e gerenciar. Isso permite um gerenciamento flexível de usuários e ajuda a controlar o acesso ao sistema de acordo com diferentes responsabilidades.

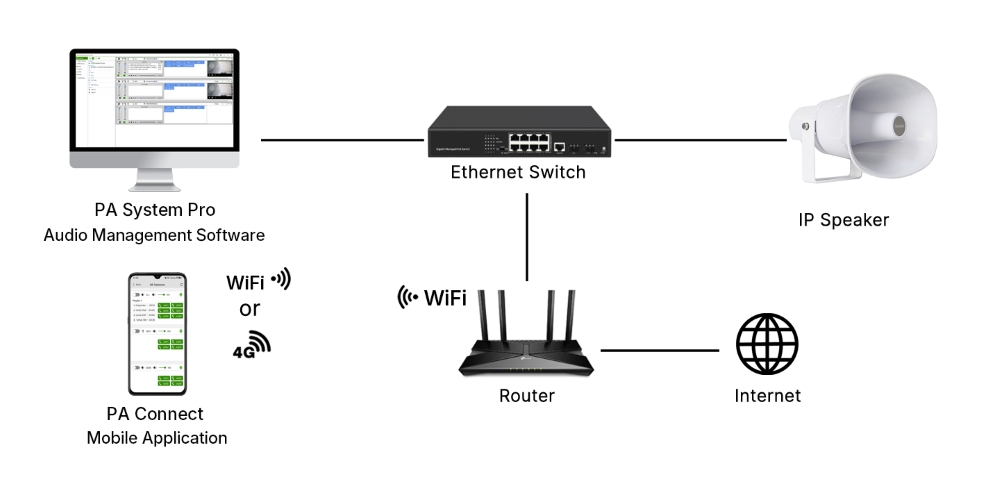

2.7 Conexão de Sistema e Aplicativo Móvel

O PA System Pro fornece registro e consulta de logs de chamadas e eventos, facilitando o monitoramento das atividades do sistema e a revisão dos registros de operação. Ele também fornece um API HTTP para integração com sistemas de terceiros e aplicações personalizadas.

Com a PA Connect aplicação móvel, os utilizadores podem controlar zonas remotamente, ligar ou desligar transmissões e fazer anúncios em direto para dispositivos SIP individuais registados no PA System Pro.

O PA Connect suporta:

● Ligação local: ligue o telemóvel e o PA System Pro à mesma rede Wi-Fi/LAN.

● Ligação P2P: ligue remotamente via 4G/5G introduzindo um P2P Code autorizado.

3. Cenários de Aplicação

3.1 Sistema de PA IP Centralizado

O PA System Pro serve como a plataforma de gestão central para o sistema de PA IP. O servidor PA System Pro é instalado no computador na sala de controlo central para fornecer gestão centralizada de dispositivos de áudio IP e funções do sistema.

Escritórios ou pontos de controlo adicionais podem instalar o cliente PA System Pro para monitorização e gestão autorizadas. Os dispositivos de áudio IP da Tonmind e dispositivos SIP de terceiros compatíveis podem ser implementados em diferentes zonas e ligados através da mesma rede IP para paginação, transmissão, intercomunicação e gestão de dispositivos centralizadas.

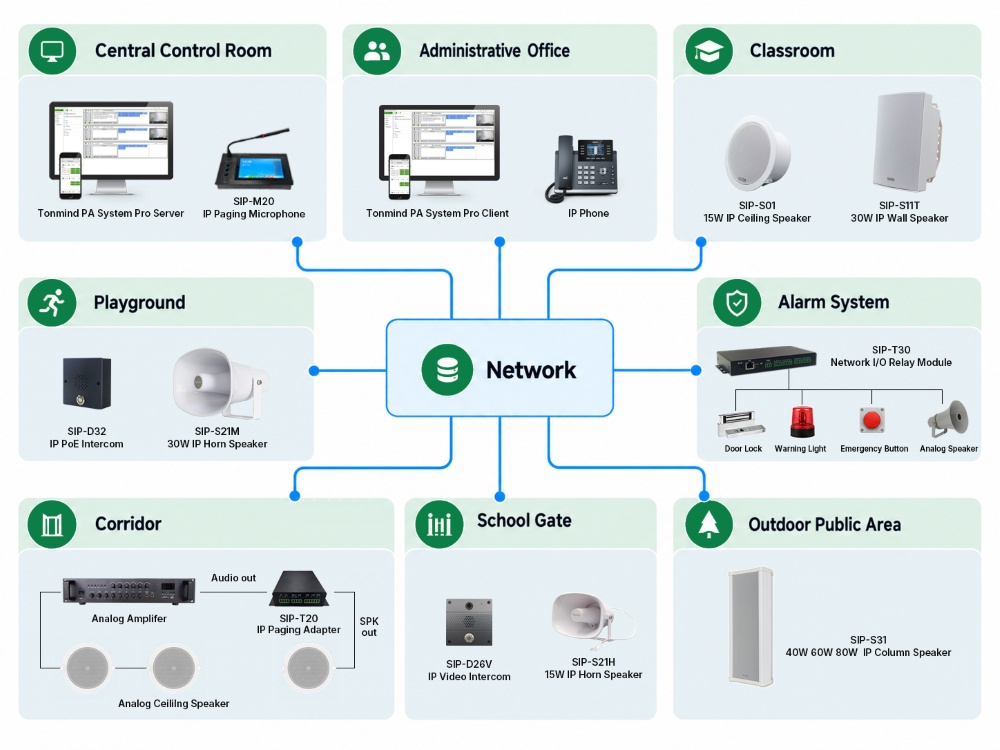

O Diagrama do Sistema seguinte mostra uma arquitetura típica de sistema de PA IP escolar.

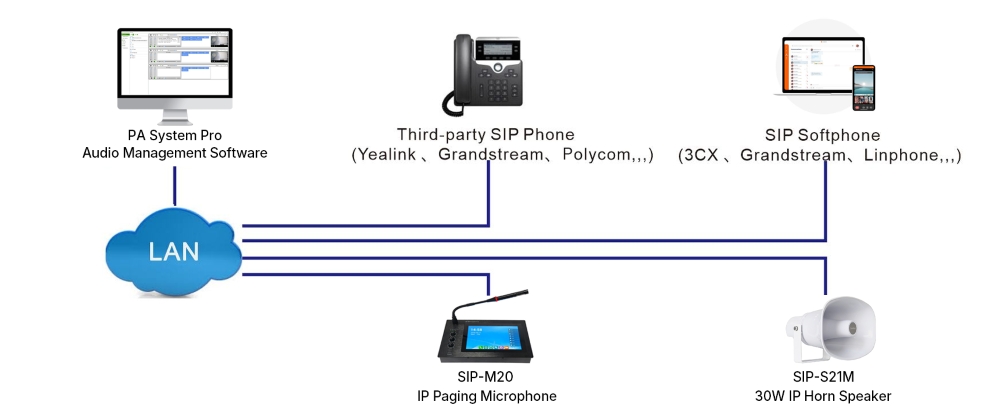

3.2 Integração de Dispositivos SIP e SIP de Terceiros

Como o PA System Pro contém um Servidor SIP, terminais SIP compatíveis podem registar-se diretamente na plataforma. Isto inclui dispositivos de áudio IP da Tonmind, bem como dispositivos de terceiros que suportam o protocolo SIP padrão.

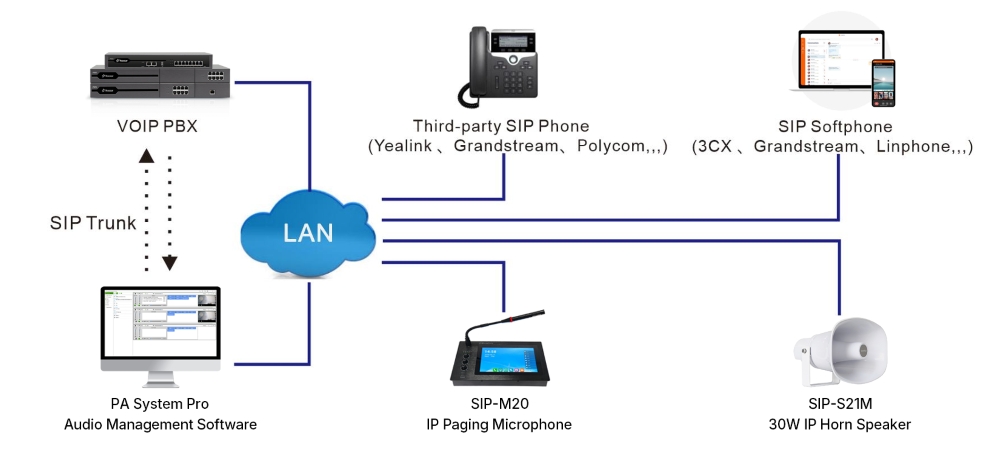

3.3 Integração de Tronco SIP e VoIP/PBX de Terceiros

O PA System Pro pode integrar-se com sistemas VoIP de terceiros através de Tronco SIP. Telefones SIP sob um sistema VoIP/PBX podem comunicar com Intercomunicadores IP, Altifalantes IP, Microfones de Paginação IP e outros terminais de áudio SIP compatíveis da Tonmind.

4. Implementação, Teste e Licenciamento

4.1 Configuração de PC Recomendada

4.2 Transferência e Teste

● O PA System Pro pode ser transferido a partir do site da Tonmind, ou os utilizadores podem contactar as vendas da Tonmind para obter o pacote de software mais recente.

● Um teste gratuito de um mês está disponível.

● A Tonmind também mantém um servidor de teste remoto. Os usuários que desejam continuar avaliando as funções do PA System Pro remotamente podem entrar em contato com a Tonmind para obter informações de acesso ao PA Pro Client.

4.3 Ativação de Licença

É necessária uma licença para o uso local contínuo após o período de teste. Após adquirir uma licença, o usuário copia o Código da Máquina exibido na página “Sobre” do PA System Pro e o envia para a equipe da Tonmind. A Tonmind então gera o arquivo de licença correspondente. Uma vez que o arquivo de licença seja carregado e ativado, o PA System Pro pode ser usado permanentemente nesse computador ativado.
