Solução de módulo de relé de E/S de rede Tonmind SIP-T30
Integração inteligente para sistemas de segurança, áudio e automação

1. Desafios e Problemas

Nos modernos sistemas de segurança, monitoramento e automação predial, os usuários frequentemente se deparam com um problema comum: Muitos dispositivos e equipamentos de alarme diferentes funcionam separadamente e não podem ser gerenciados em um sistema unificado. .

Botões de emergência, detectores de temperatura, sensores de gás, câmeras de CFTV, alto-falantes e dispositivos de controle de acesso estão isolados uns dos outros. É difícil coletar todos os status de alarme de forma centralizada e também difícil fazer com que esses dispositivos cooperem automaticamente. Como resultado, a detecção de eventos é atrasada e a resposta a emergências é lenta. Os usuários precisam de um dispositivo multifuncional para conectar, unificar, controlar e gerenciar todos esses equipamentos com facilidade.

2. Introdução do Produto

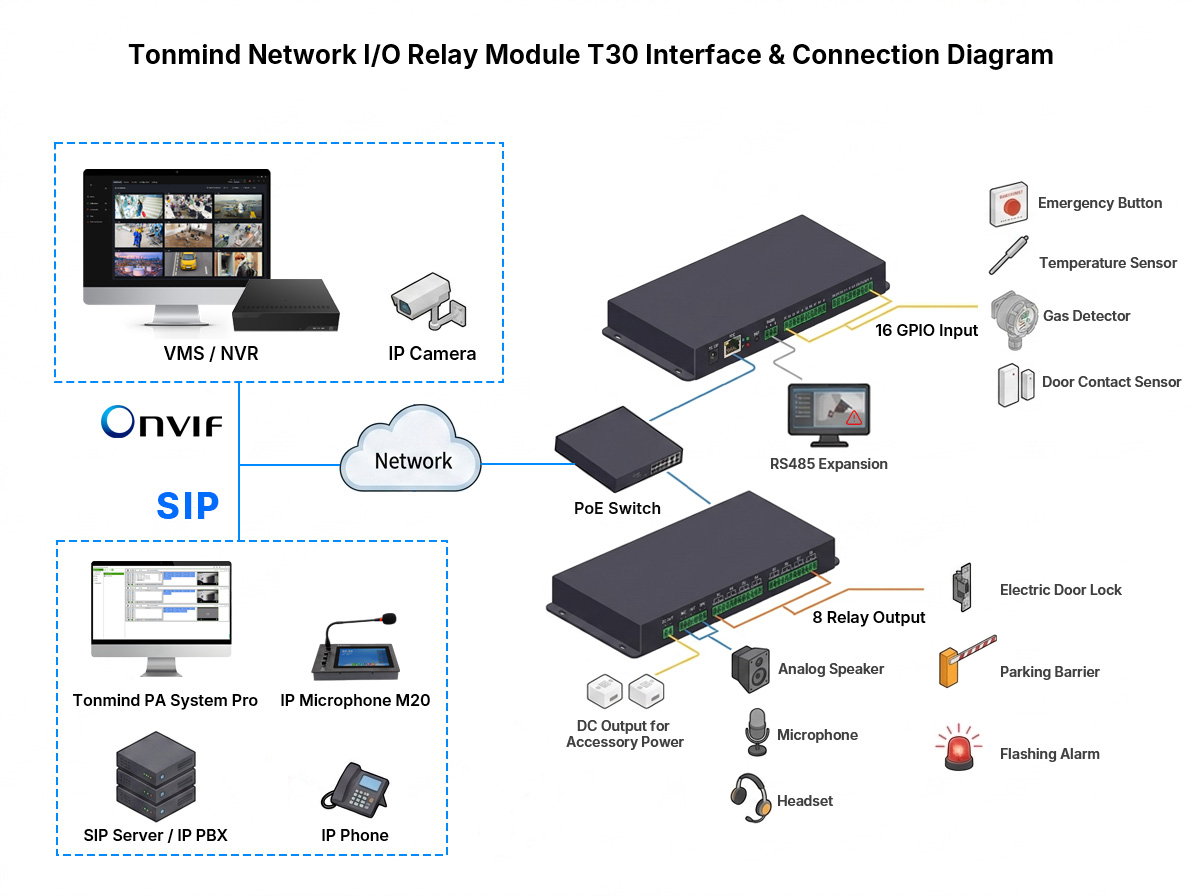

O Módulo de retransmissão de E/S de rede Tonmind SIP-T30 É um controlador de rede poderoso e integrado, projetado para solucionar esses problemas. Ele combina entrada de sinal, controle remoto, intercomunicador de áudio, transmissão e comunicação em rede em uma única unidade estável.

● Isto fornece 16 portas de entrada GPIO Receber sinais de botões de emergência, sensores de temperatura, detectores de gás e outros dispositivos de alarme.

● Isso fornece 8 portas de saída de relé Enviar comandos de controle remoto para acionar alarmes, fechaduras de portas, cancelas de estacionamento, luzes e outros equipamentos.

● Isso suporta Entrada de microfone, saída para fone de ouvido e saída para alto-falante. Para transmissão de voz em tempo real e intercomunicação bidirecional.

● Tem um Porta de saída CC que pode fornecer energia diretamente a pequenos sensores e módulos externos.

● Ele suporta ambos Entrada de energia PoE e DC 12V Para uma instalação flexível e fácil.

O SIP-T30 suporta diversos protocolos de rede:

SIP, ONVIF, HTTP, HTTPS, IPv4, TLS, RTSP, RTP, RTCP, DHCP, DNS, NTP, TCP, UDP, IGMP, ICMP, ARP.

● protocolo SIP Permite que o módulo se conecte a servidores SIP e sistemas IP PBX. Alarmes e eventos podem ser enviados ao servidor, e telefones IP podem enviar comandos de controle ou fazer chamadas de transmissão ao vivo através do T30.

● Protocolo ONVIF O módulo é totalmente compatível com sistemas de CFTV. Ele conecta dispositivos de alarme, câmeras IP, VMS e NVR, permitindo que os usuários verifiquem o status dos dispositivos, enviem instruções de controle e respondam a eventos em uma plataforma unificada.

● Todas as configurações podem ser definidas facilmente através de uma interface intuitiva. interface de gerenciamento web .

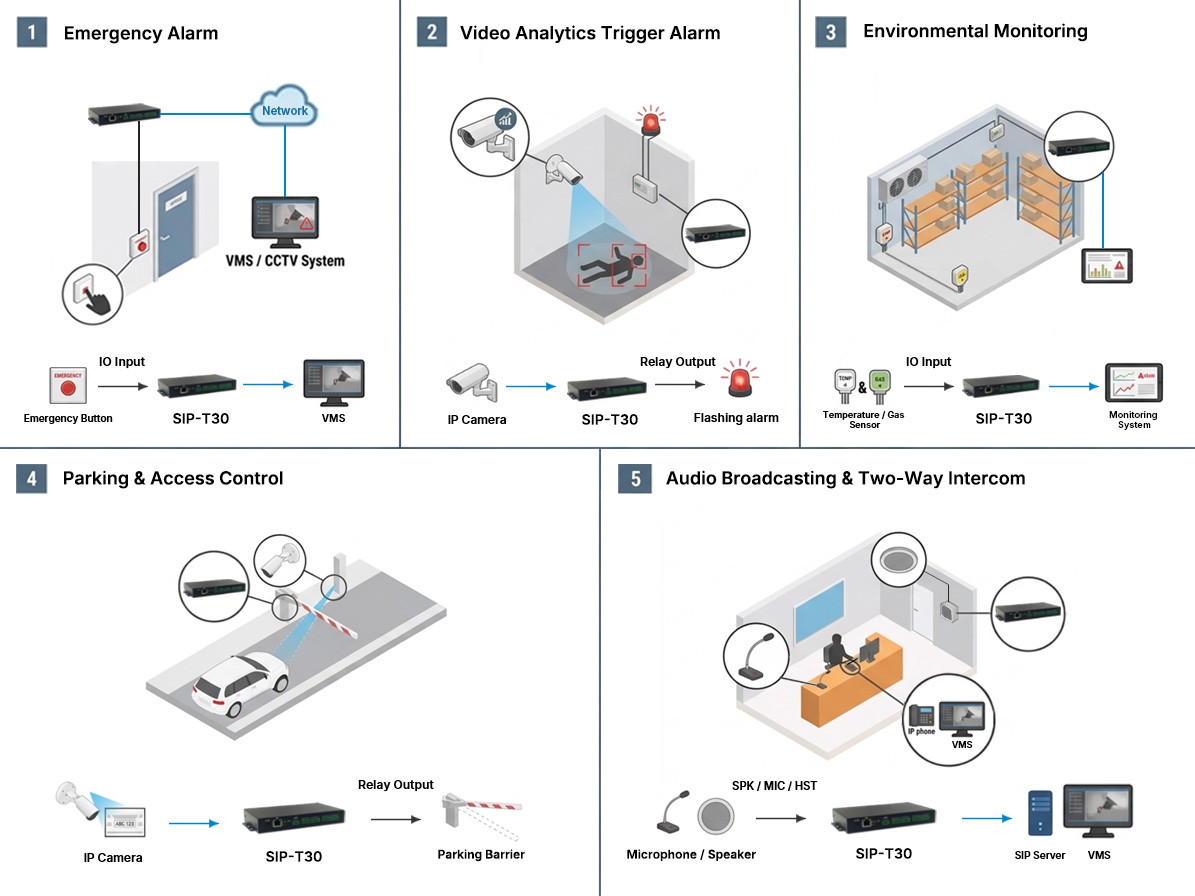

3. Cenários típicos de aplicação

Cenário de aplicação 1 – Integração de alarme de emergência

Um botão de emergência pode ser conectado à entrada GPIO do SIP-T30 por meio de uma conexão com fio. Assim que o botão for pressionado, o T30 envia o evento de alarme pela rede para o sistema de monitoramento VMS ou CFTV usando o protocolo ONVIF. .

Isso permite que os operadores no centro de monitoramento recebam notificações de alarme imediatamente e verifiquem rapidamente as imagens das câmeras relacionadas para uma resposta de emergência mais ágil.

Fluxo de trabalho:

Botão de Emergência → Entrada GPIO → SIP-T30 → Rede → Sistema VMS/CFTV

Cenário de aplicação 2 – Análise de vídeo aciona alarme de segurança

Uma câmera IP pode detectar eventos de emergência, como uma pessoa caindo, comportamento perigoso ou intrusão, por meio de análise de vídeo. Após a detecção, a câmera envia o evento para o SIP-T30 através da rede.

O T30 pode então ativar dispositivos de alarme externos através de saídas de relé, como luzes de advertência intermitentes, sirenes ou alto-falantes, para notificar a equipe de segurança e o pessoal de monitoramento.

Fluxo de trabalho:

Câmera IP → Rede → SIP-T30 → Saída de relé → Dispositivo de alarme

Isso cria um sistema de resposta de segurança ativo que combina análise de vídeo com vinculação de alarmes em tempo real.

Aplicar Cenário 3 – Monitoramento e Notificação Ambiental

Sensores ambientais, como detectores de temperatura ou de gás, podem ser conectados às entradas GPIO do SIP-T30. Quando condições anormais são detectadas, o T30 envia informações de alarme para o sistema de monitoramento através da rede.

Isso permite que os usuários recebam notificações de monitoramento em tempo real e respondam rapidamente aos riscos ambientais.

Fluxo de trabalho:

Sensor de temperatura/gás → Entrada GPIO → SIP-T30 → Rede → Sistema de monitoramento

Essa solução é adequada para salas de servidores, fábricas, armazéns e ambientes de monitoramento de equipamentos.

Cenário de Aplicação 4 – Integração de Estacionamento e Controle de Acesso

Uma câmera IP com reconhecimento de placas pode enviar eventos de detecção de veículos para o SIP-T30 através da rede. O T30 pode então controlar fechaduras de portas ou cancelas de estacionamento conectadas através de saídas de relé.

Quando um veículo autorizado é detectado, o portão do estacionamento ou a cancela de entrada abre automaticamente.

Fluxo de trabalho:

Câmera IP → Rede → SIP-T30 → Saída de relé → Barreira de estacionamento / Fechadura de porta

Essa solução é ideal para sistemas de estacionamento inteligentes e aplicações de gerenciamento de acesso de veículos.

Cenário de Aplicação 5 – Transmissão de Áudio e Intercomunicador Bidirecional

Alto-falantes e microfones analógicos podem ser conectados diretamente ao SIP-T30 através das interfaces Speaker e MIC. Por meio de servidores SIP, sistemas VMS ou CFTV, os operadores podem usar o T30 para transmissões ao vivo, anúncios de emergência e comunicação bidirecional por intercomunicador.

O centro de monitoramento pode se comunicar remotamente por meio de alto-falantes conectados para fornecer instruções, avisos ou notificações de emergência em tempo real.

Fluxo de trabalho:

Alto-falante/Microfone → SIP-T30 → Rede → Servidor SIP/VMS/Sistema de CFTV

Isso torna o SIP-T30 uma solução flexível para combinar monitoramento de segurança e comunicação de áudio IP.

Cenário de Aplicação 6 – Controle de Dispositivo Modbus RS485

O SIP-T30 suporta comunicação RS485 com protocolo Modbus, permitindo que sistemas de controle, plataformas PLC ou sistemas de automação se conectem diretamente ao dispositivo.

Por meio de comandos Modbus, os usuários podem controlar remotamente o status LIGADO/DESLIGADO dos relés 1 a 8 e monitorar o status das entradas de E/S 1 a 16. Isso torna o T30 adequado para projetos de automação industrial e integração em edifícios inteligentes.

Conclusão

O módulo de relé de E/S de rede Tonmind SIP-T30 é mais do que apenas um controlador de relés. É um dispositivo de integração inteligente que ajuda a conectar sistemas de alarme, sistemas de CFTV, sistemas de áudio, sensores ambientais e plataformas de automação em uma rede unificada.

Ao combinar a integração de alarmes GPIO, controle de relés, comunicação SIP, integração de CFTV ONVIF, suporte a Modbus RS485, transmissão de áudio e funções de intercomunicação bidirecional, o SIP-T30 ajuda os usuários a construir sistemas de segurança e automação mais inteligentes, rápidos e eficientes.

É uma solução ideal para edifícios inteligentes, projetos de CFTV, automação industrial, sistemas de som IP, gestão de estacionamentos, controle de acesso e aplicações de monitoramento remoto.
